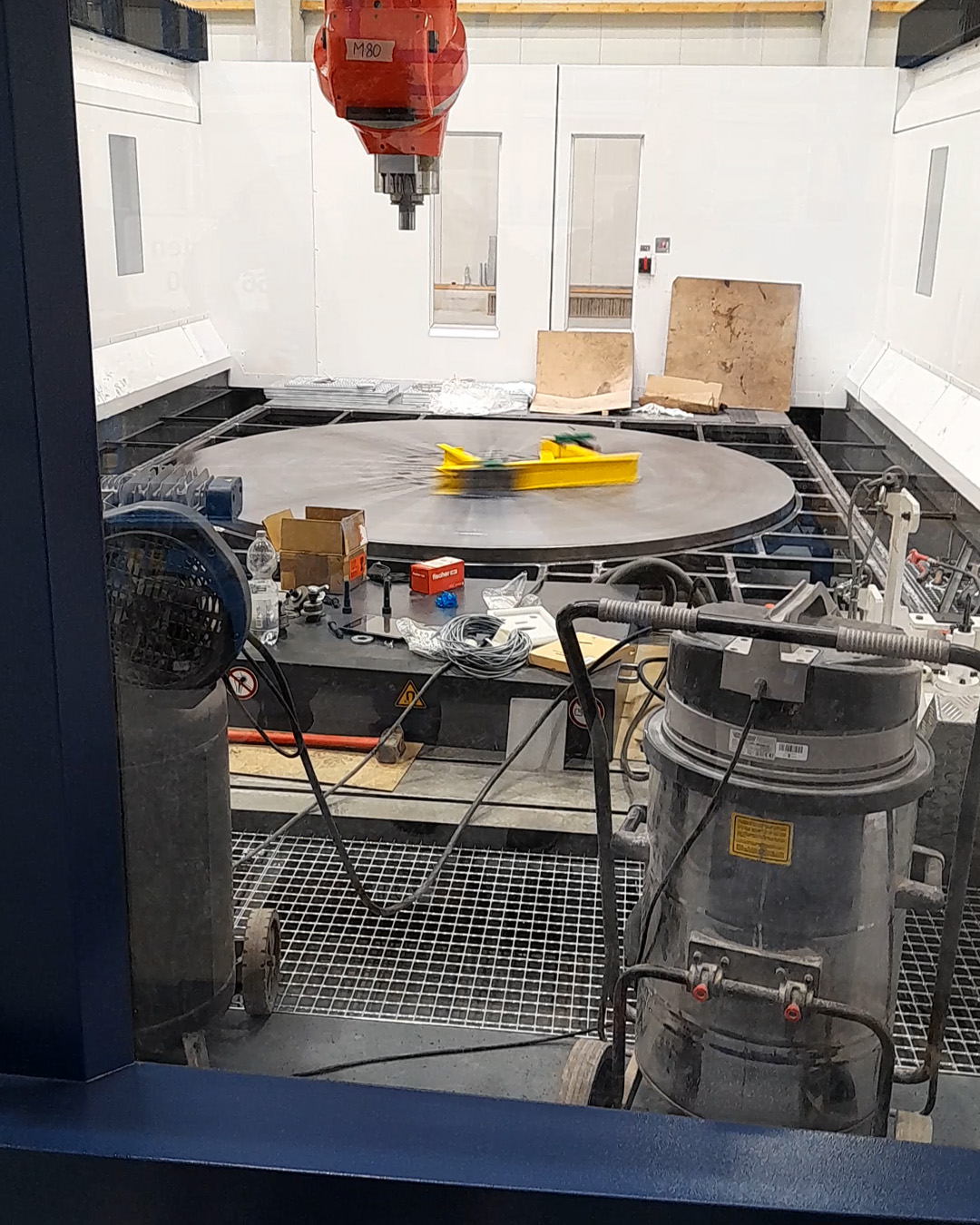

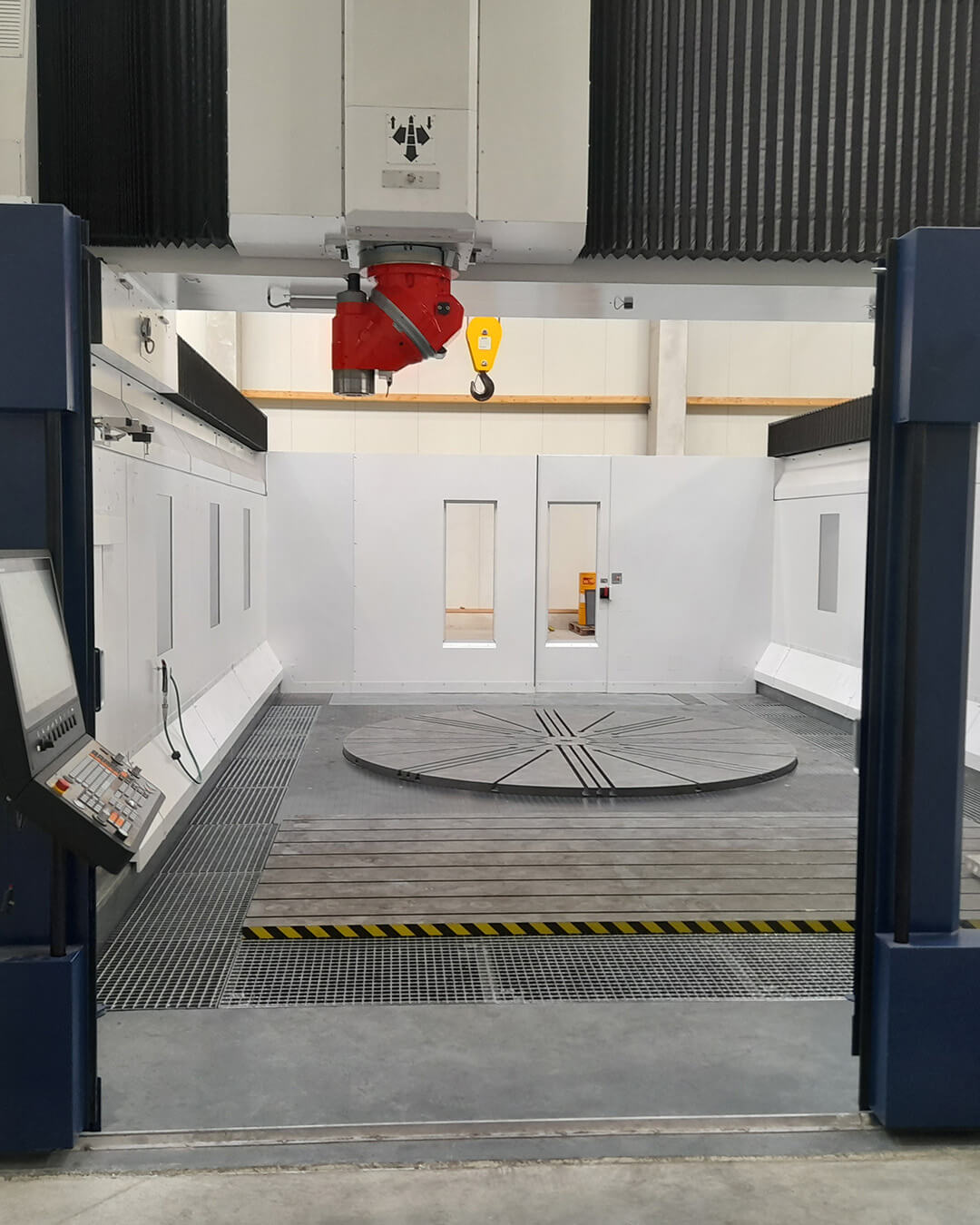

Eine Portalfräse mit Kreistisch braucht mehr als einen Tisch. GPE hatte einen

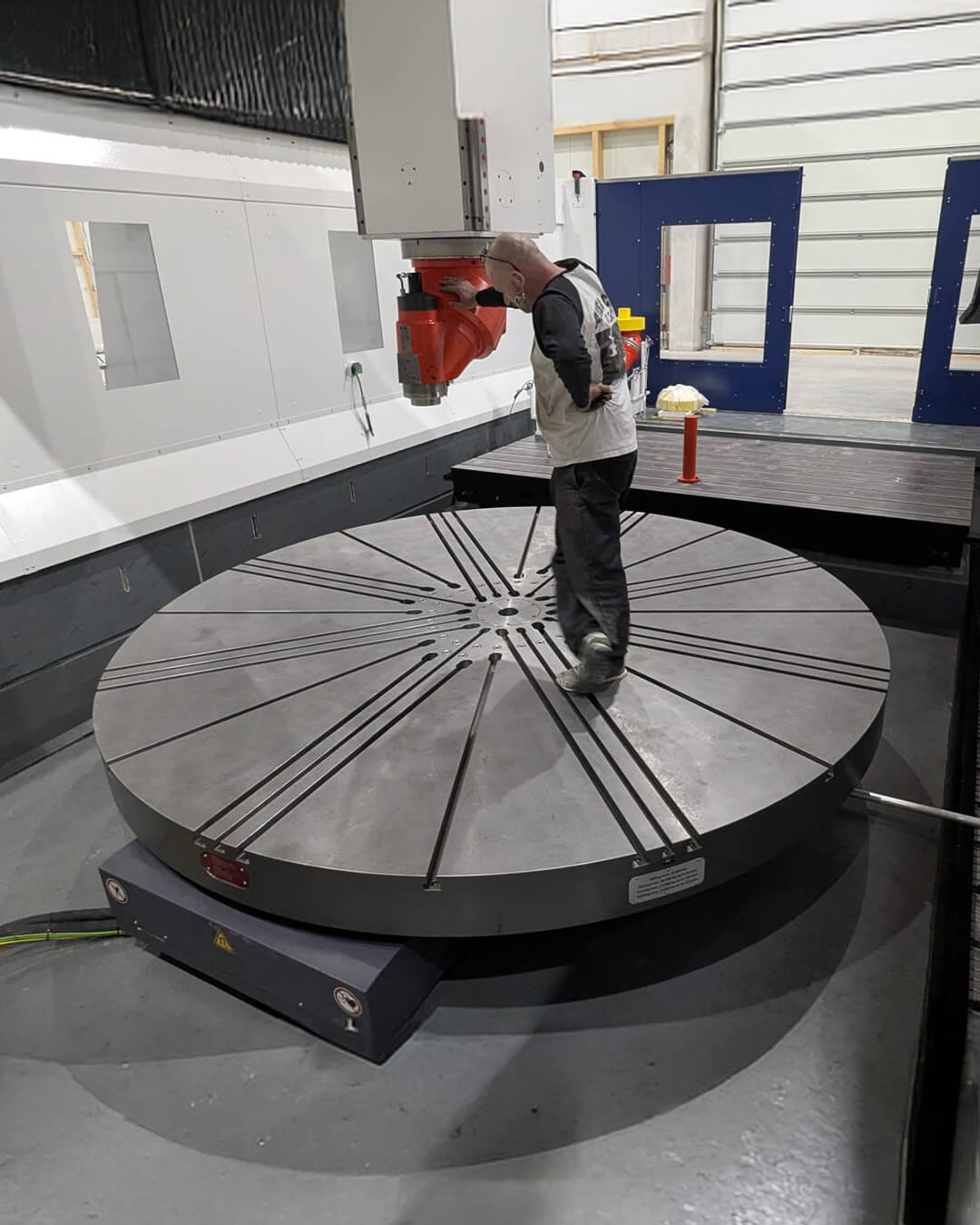

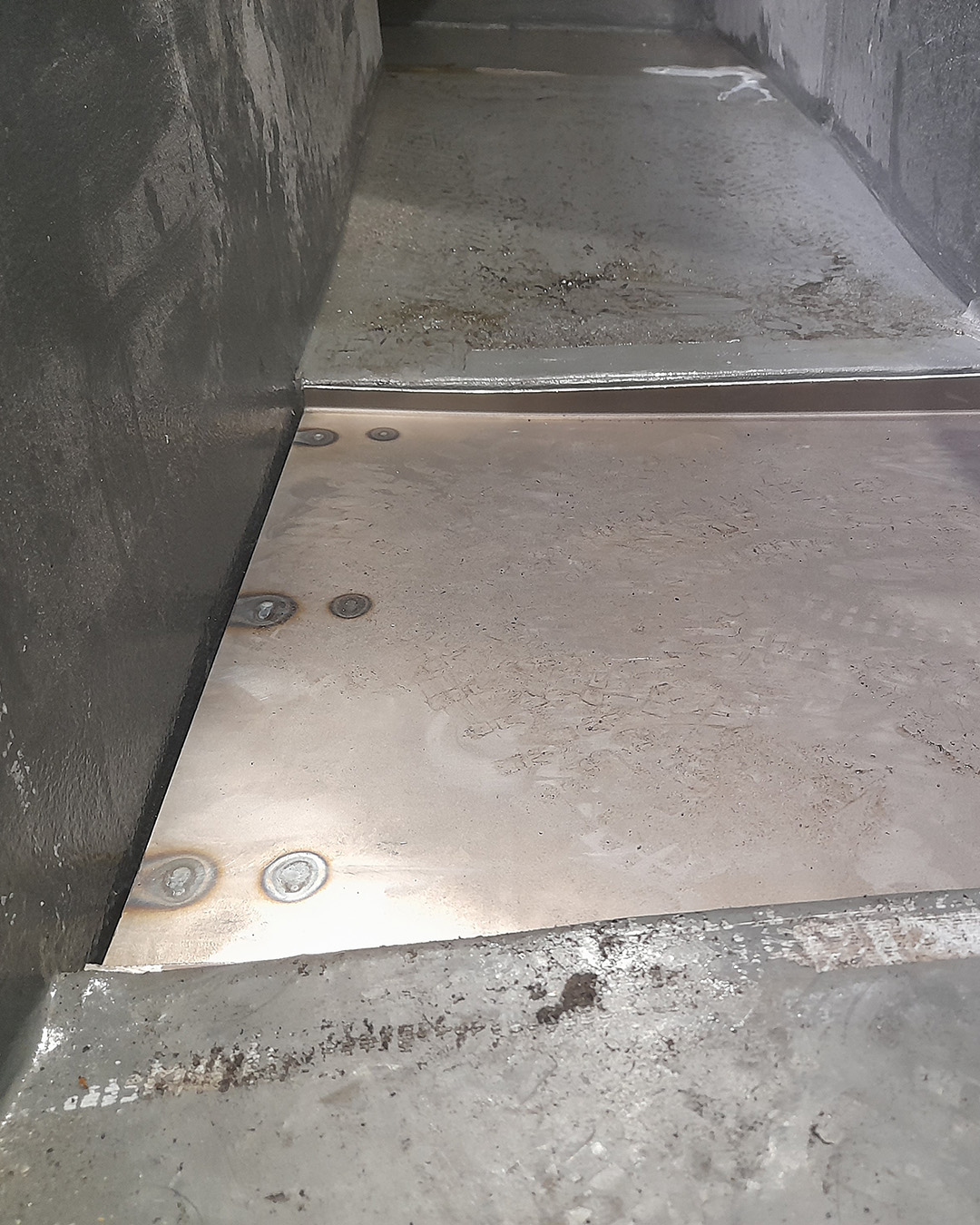

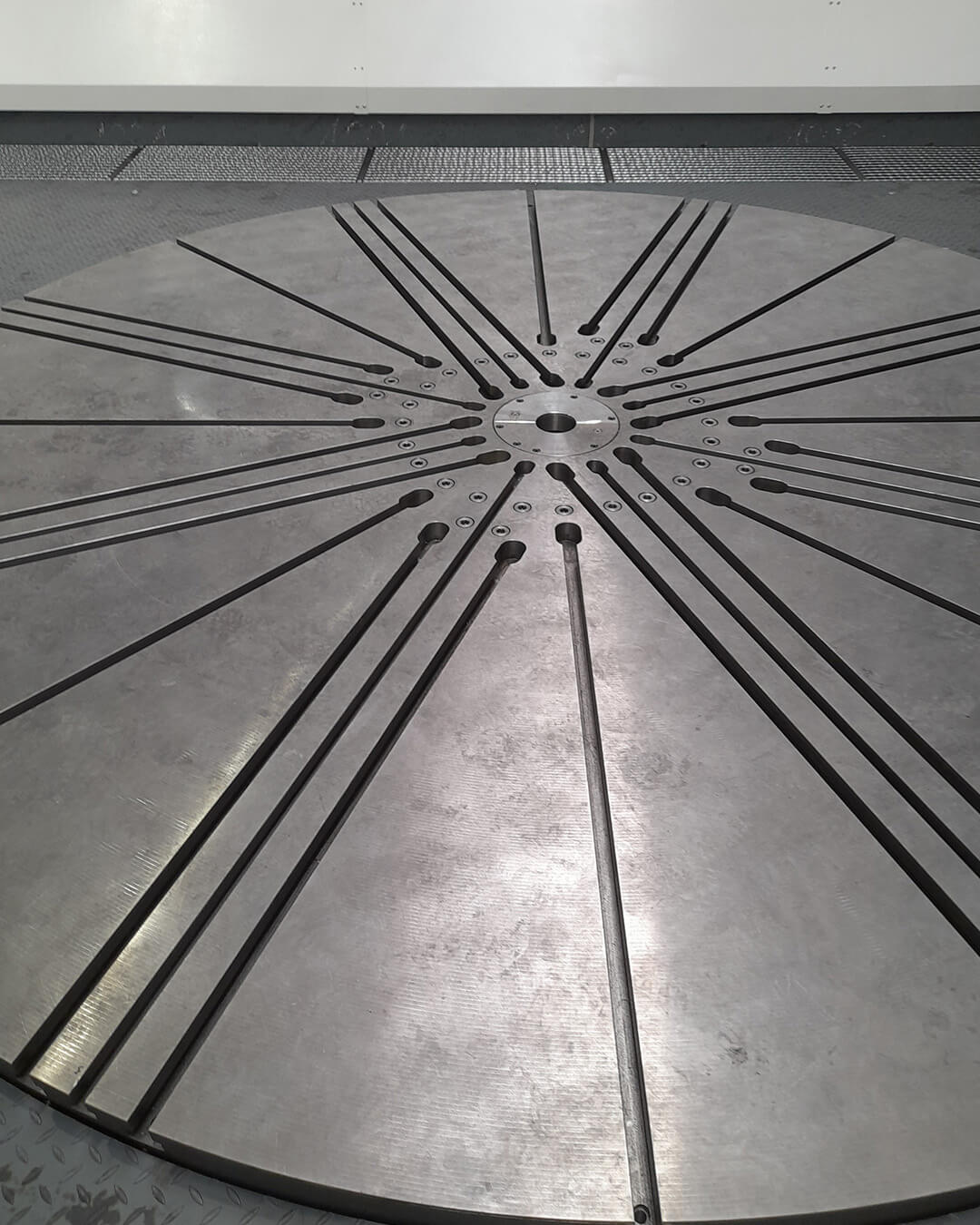

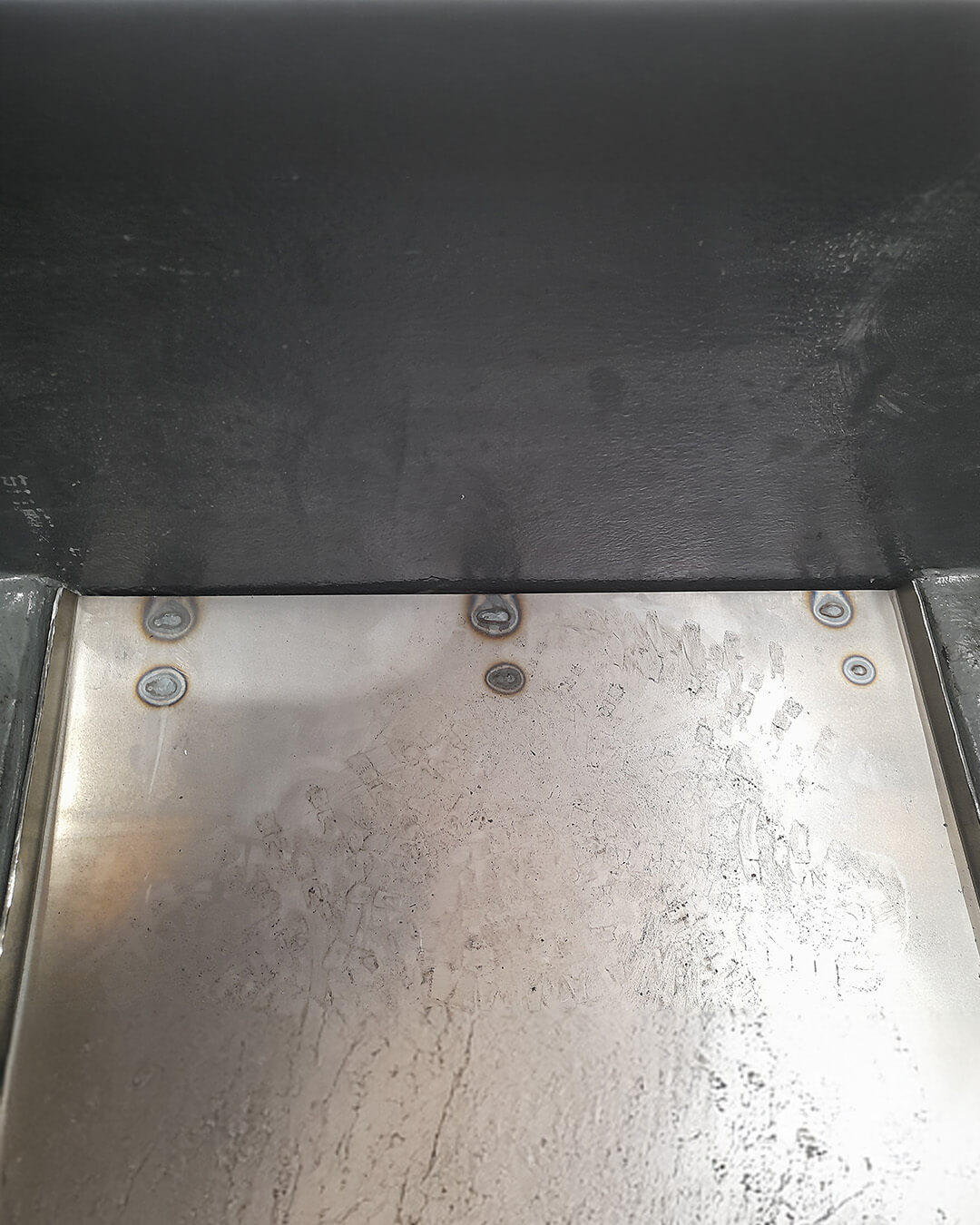

Kreistisch mit 3,5 Metern Durchmesser und 20 Tonnen Gewicht im Einsatz, aber keine vernünftige Abdeckung für den Späne- und Kühlmittelsumpf darunter. Die Aufgabe war: eine zerlegbare Abdeckung bauen, dazu ein Späneleitsystem neben dem eigentlichen Pumpensumpf.

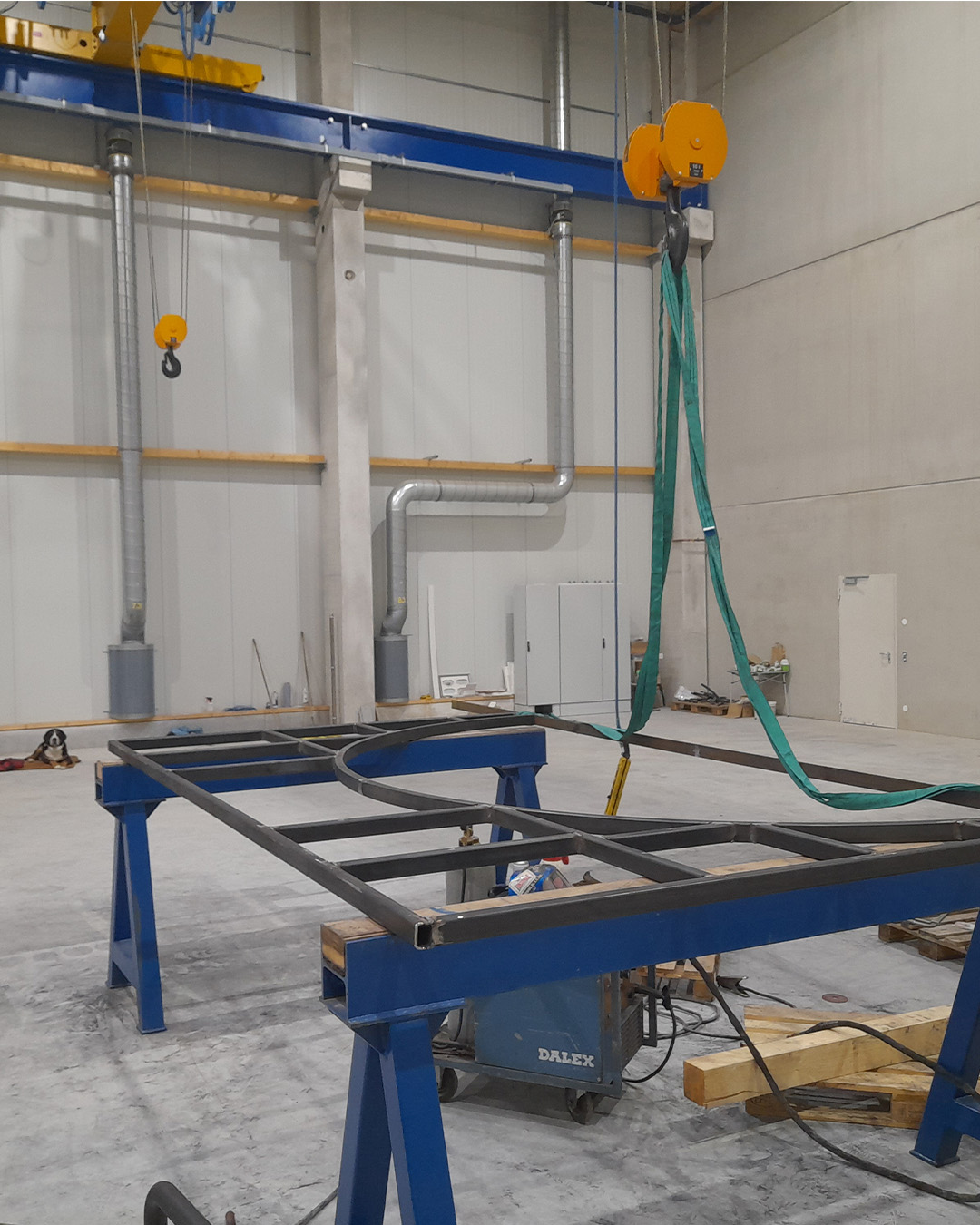

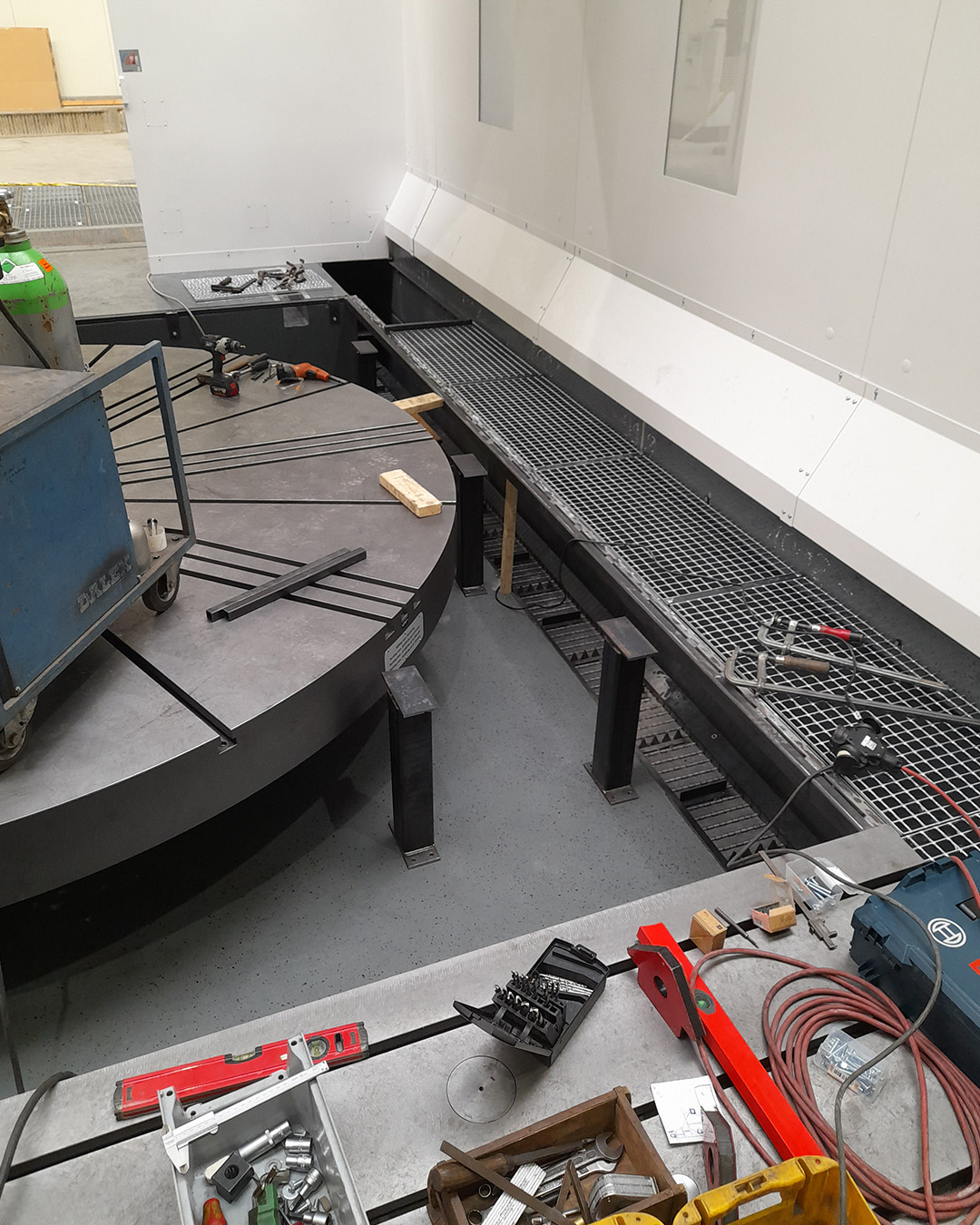

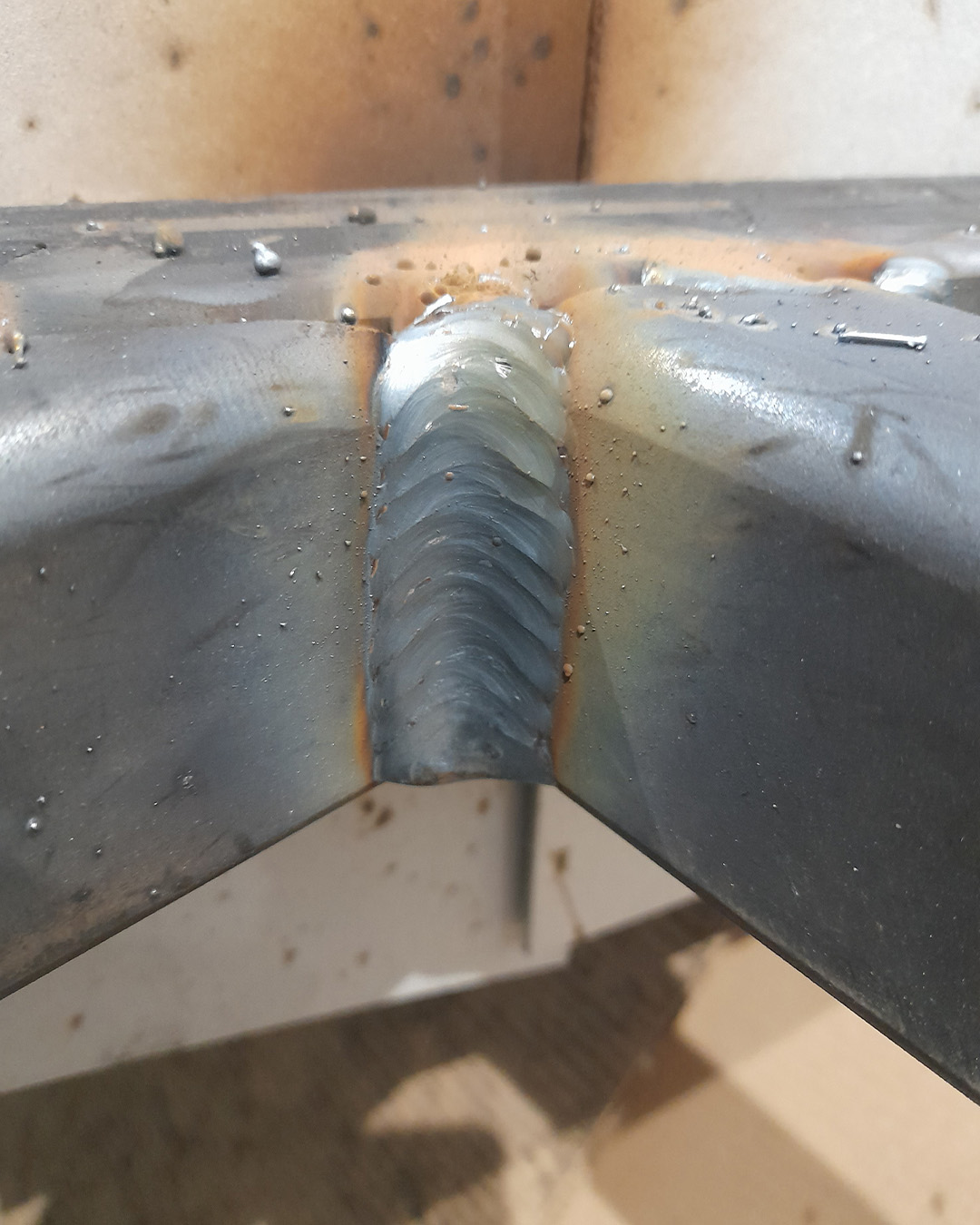

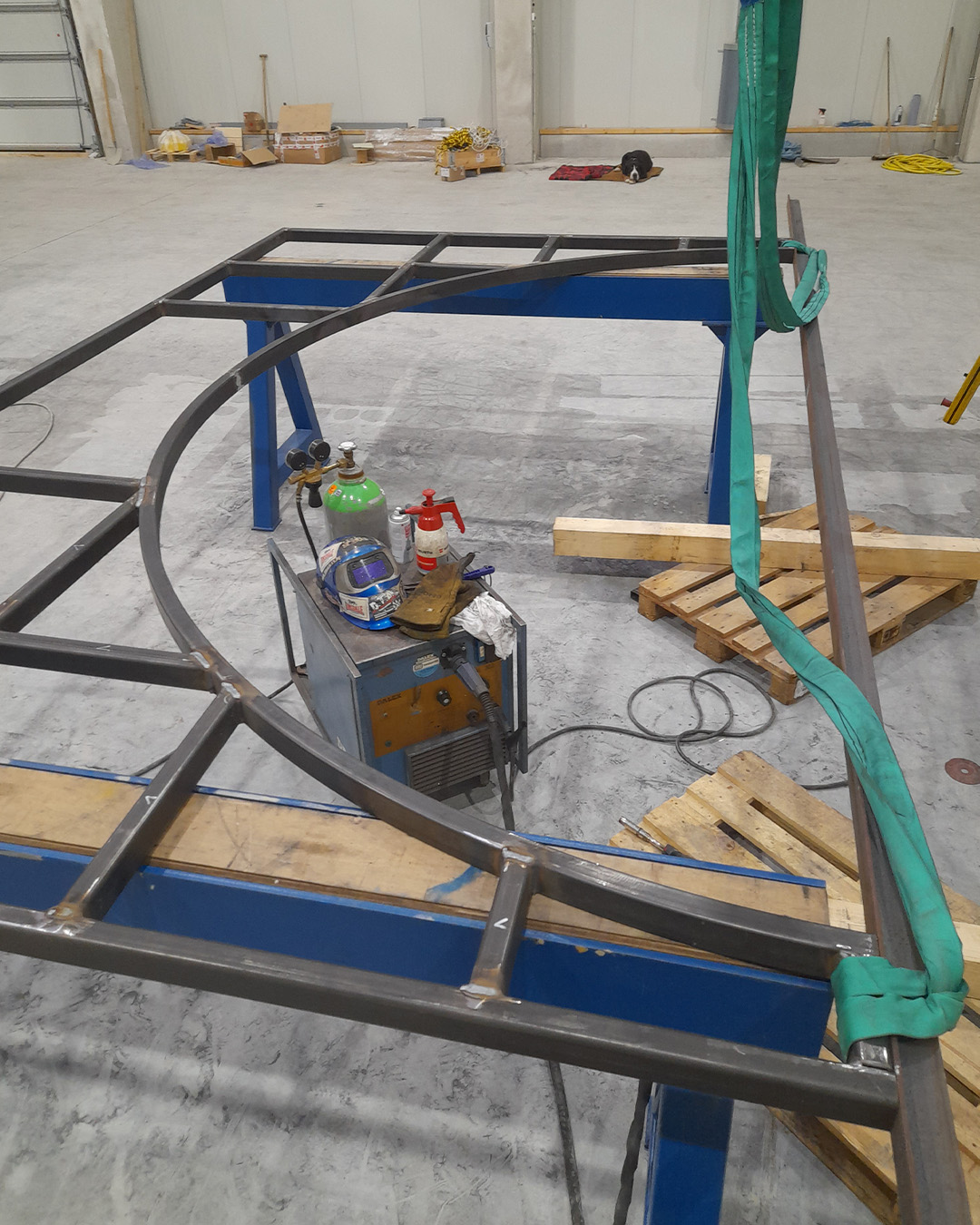

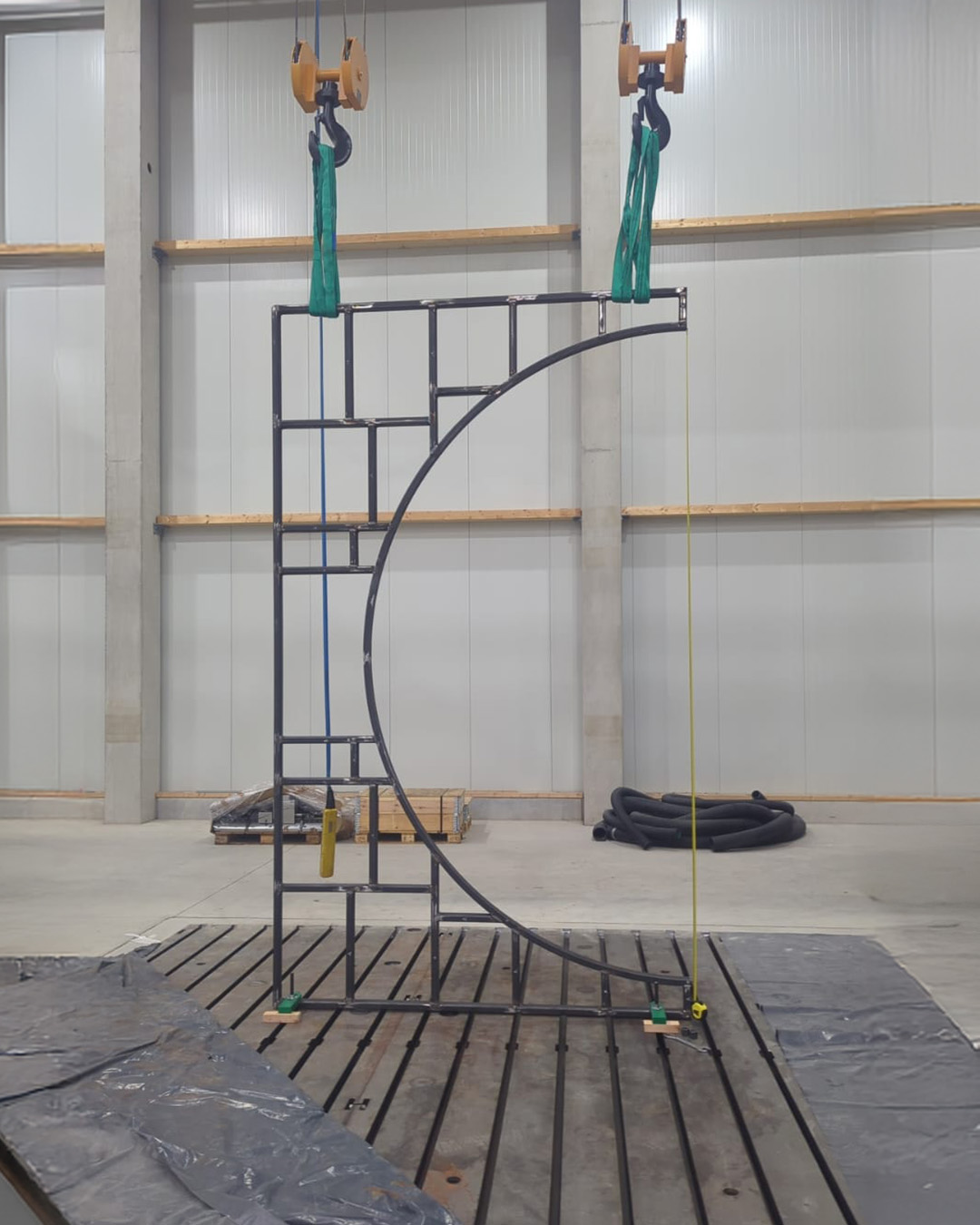

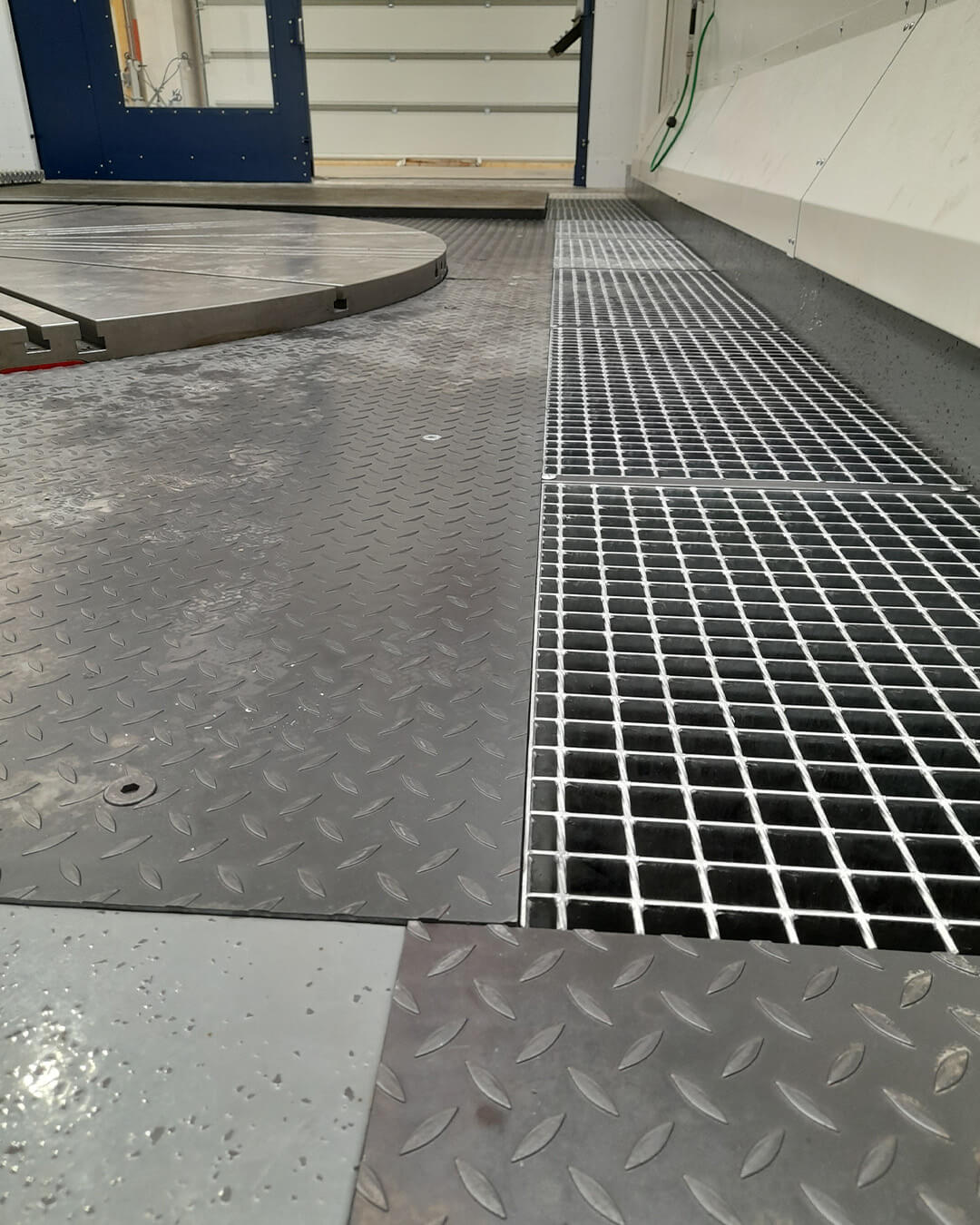

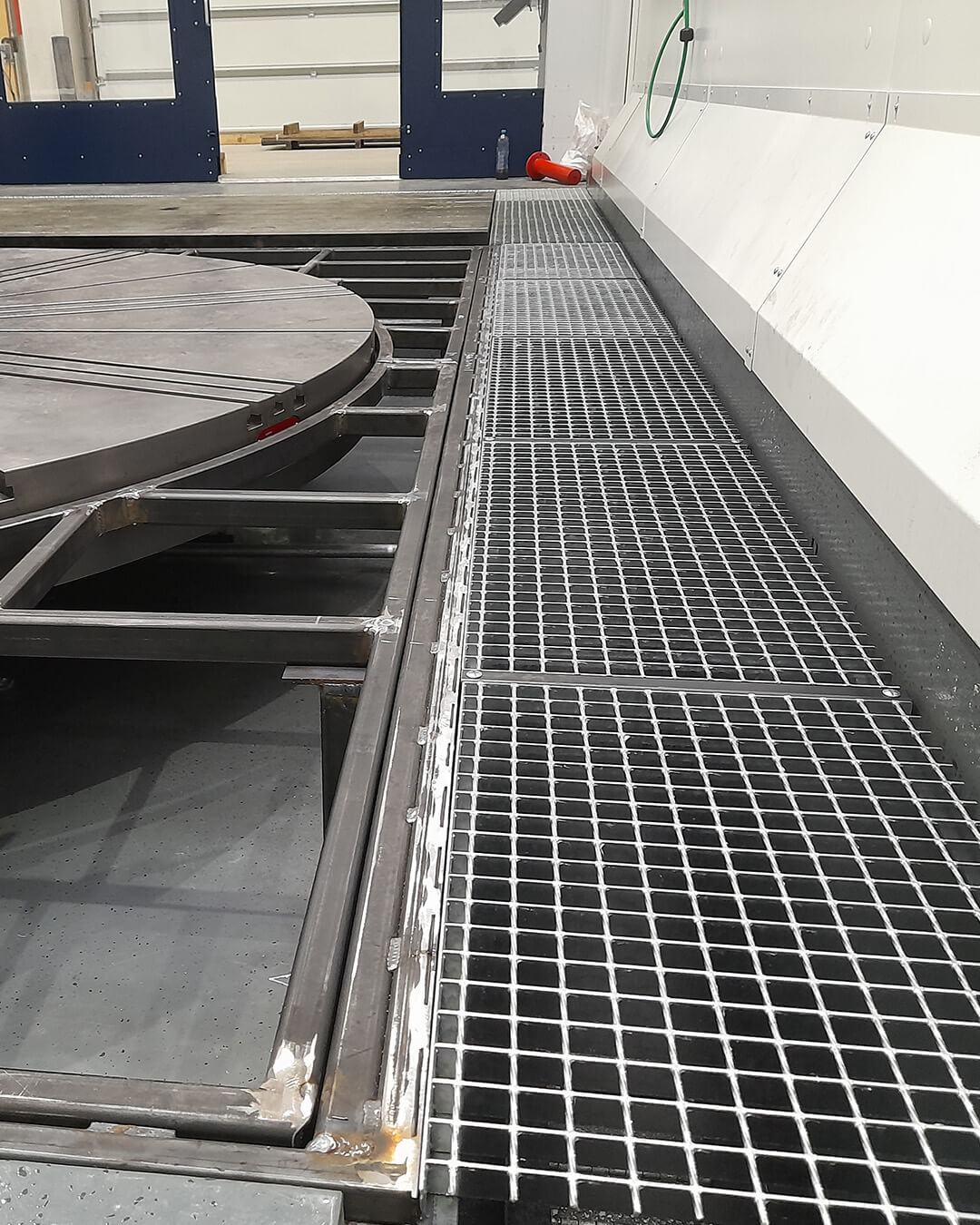

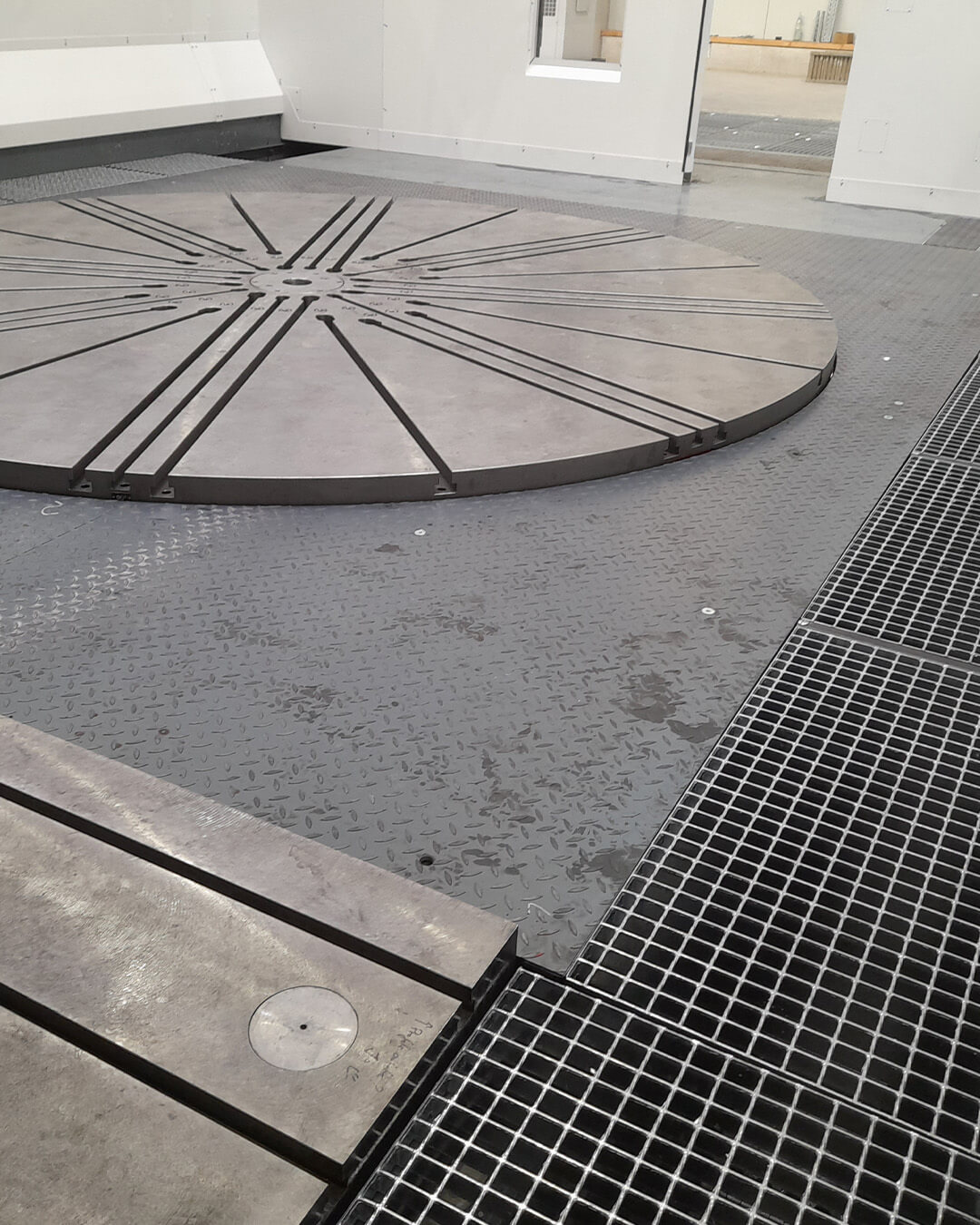

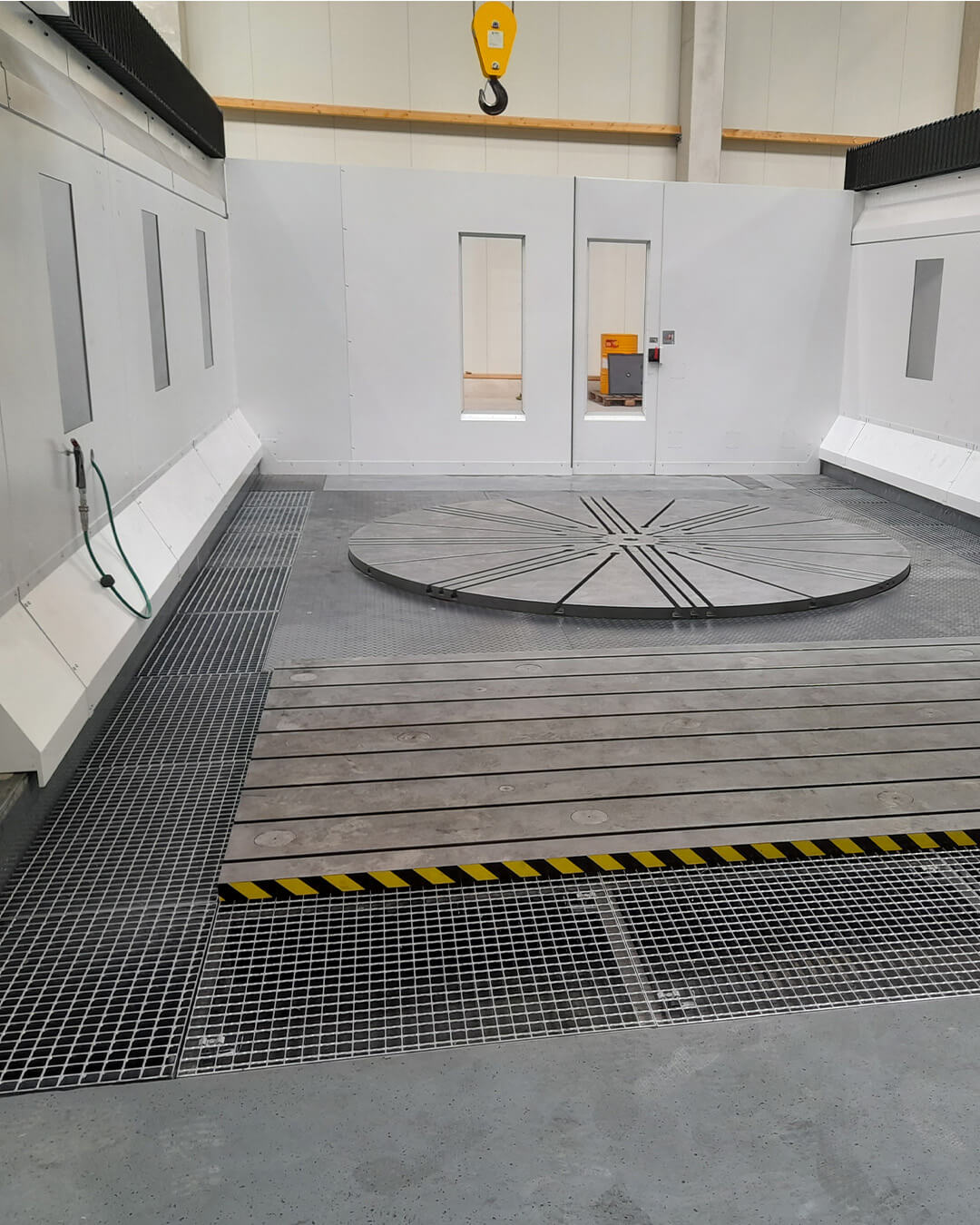

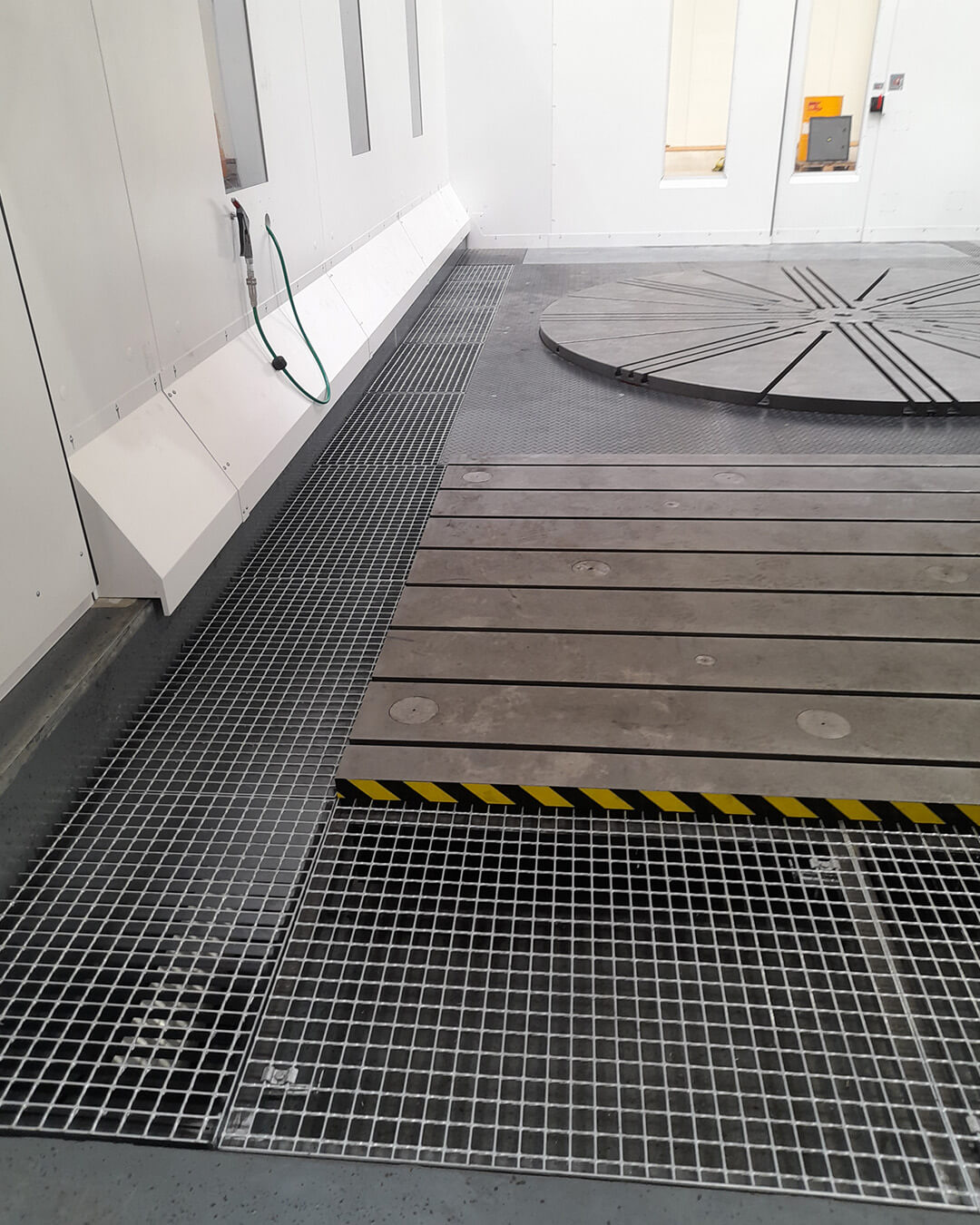

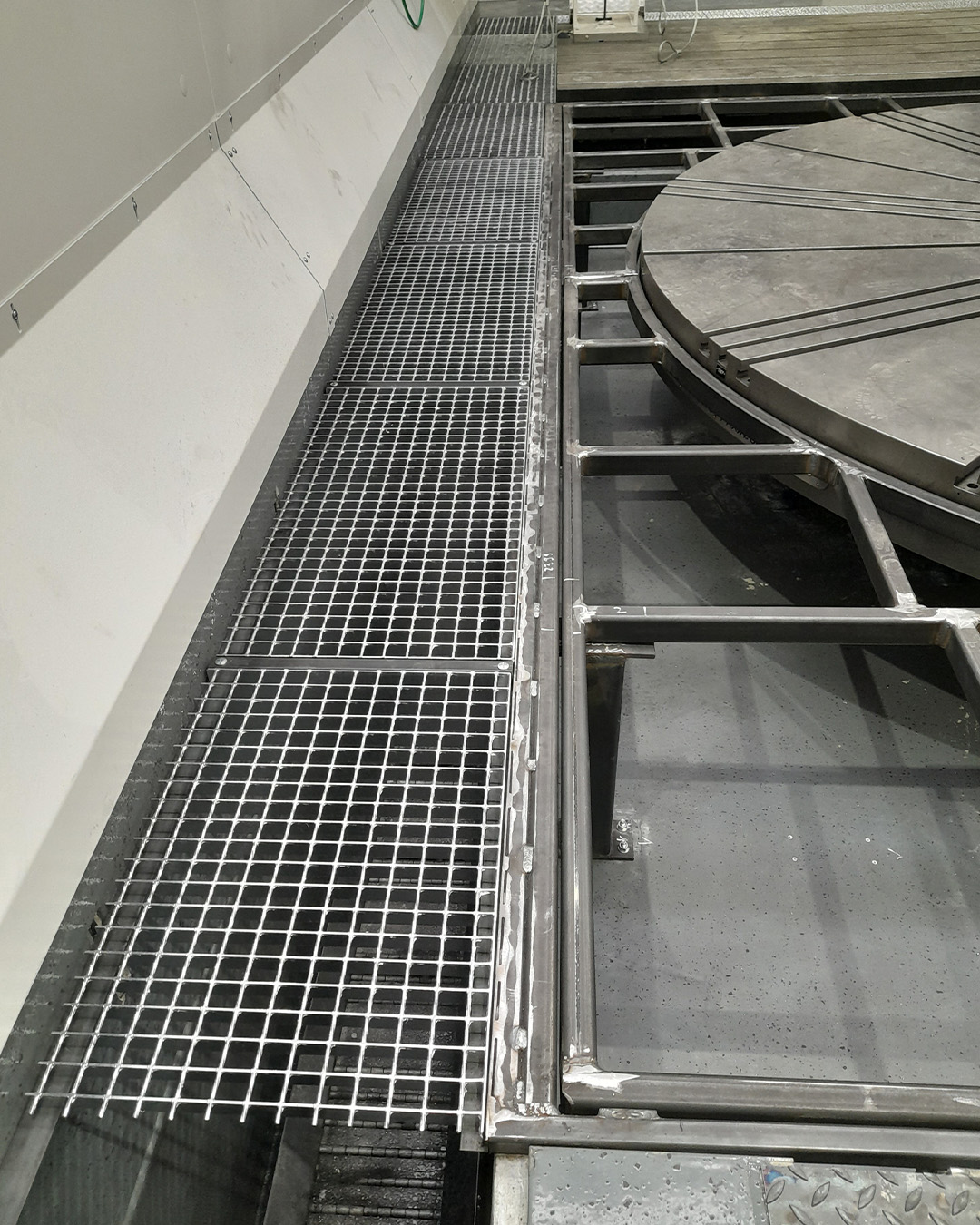

Konstruktion und Beratung zur Umsetzung lagen vollständig bei mir. Wir haben die Säulen für die Auflagerpunkte gebaut, im Boden und in den Wänden verschraubt. Das Rahmensystem ist zweiteilig, insgesamt 8,50 Meter lang, mit Tränenblech und Lichtgitterrosten aufgeschraubt. Geschweißt wurde WIG und MAG, dazu geschraubt, gebogen, Gewinde geschnitten, getrennt.

Fünf Wochen Arbeitszeit, ein Projekt mit Rollen, die sonst auf mehrere Leute verteilt sind: Ingenieur, Zulieferer, Projektleiter, Konstrukteur, Statiker, Schweißer.

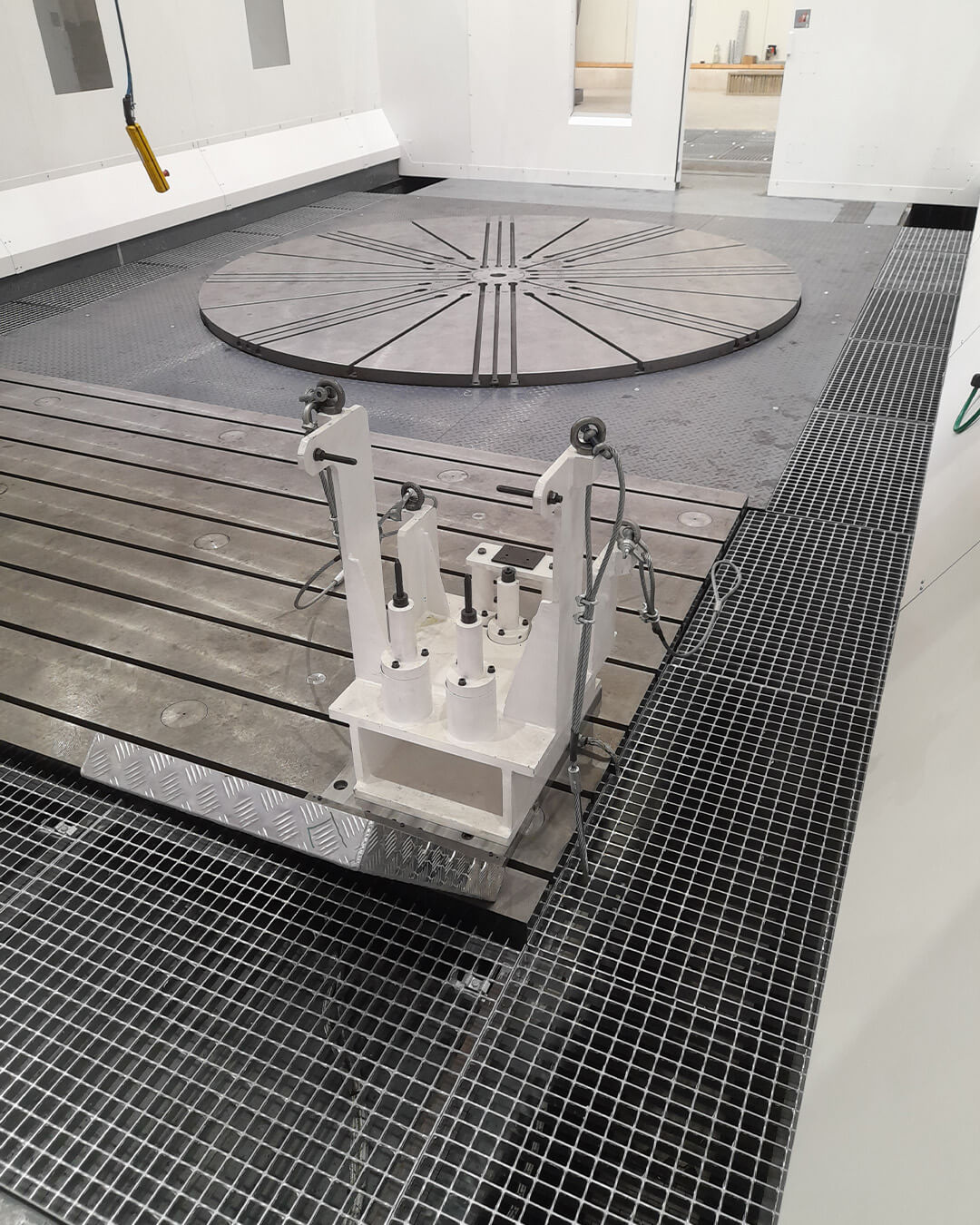

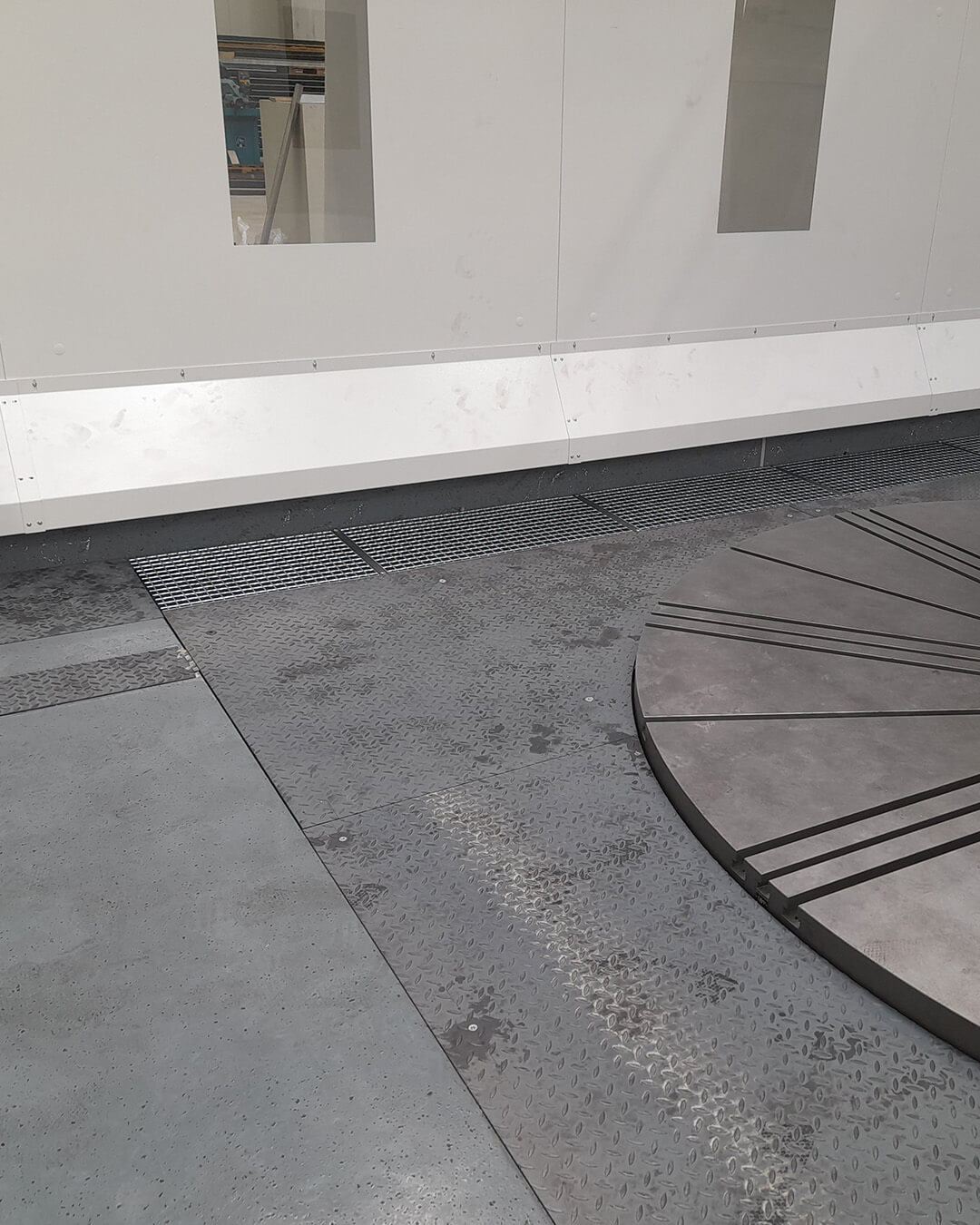

Am Ende steht eine Abdeckung, die sich zerlegen lässt, ohne dass man dafür einen Kran braucht.

Material: Stahl, Tränenblech, Lichtgitterroste

Verfahren: Konstruktion, WIG- und MAG-Schweißen, Schrauben, Biegen, Gewindeschneiden, Trennen

Aufgabe: Zerlegbare Abdeckung für Späne-/Kühlmittelsumpf, Späneleitsystem

Ort: Leipzig
