Rahmen und Bodenklappe für die Kasten Brauerei Leipzig

Das Loch im Boden war nicht rechtwinklig. Kein Problem, das sich wegdiskutieren lässt.

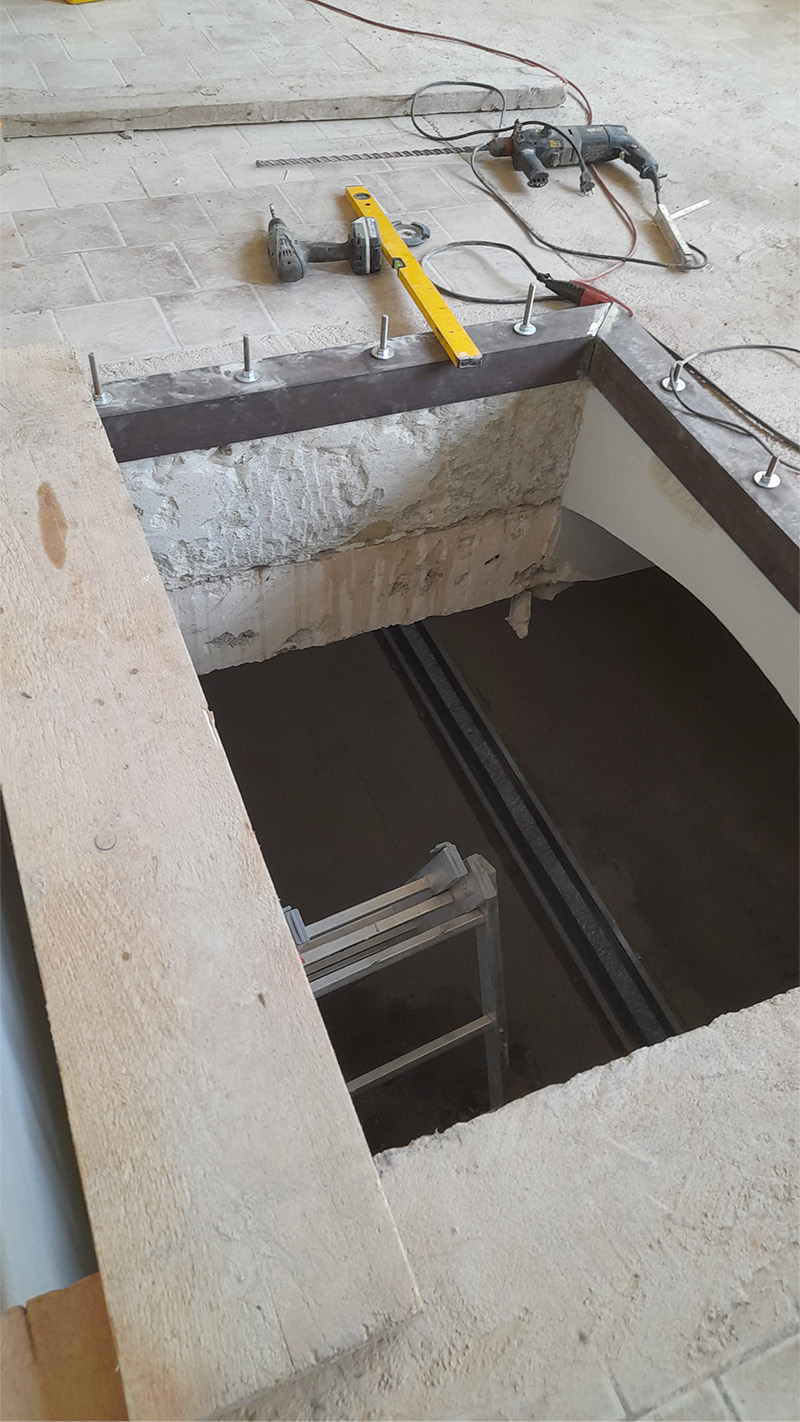

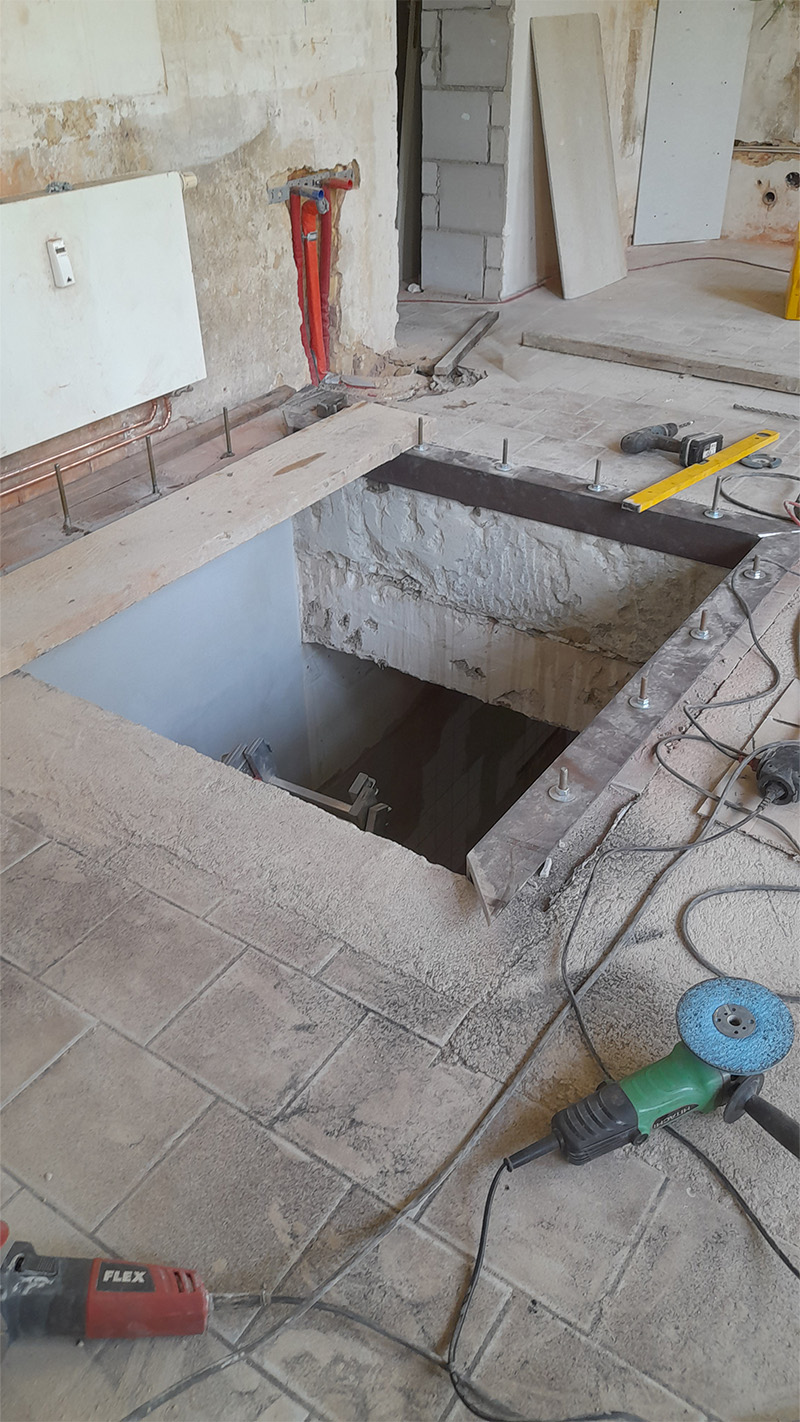

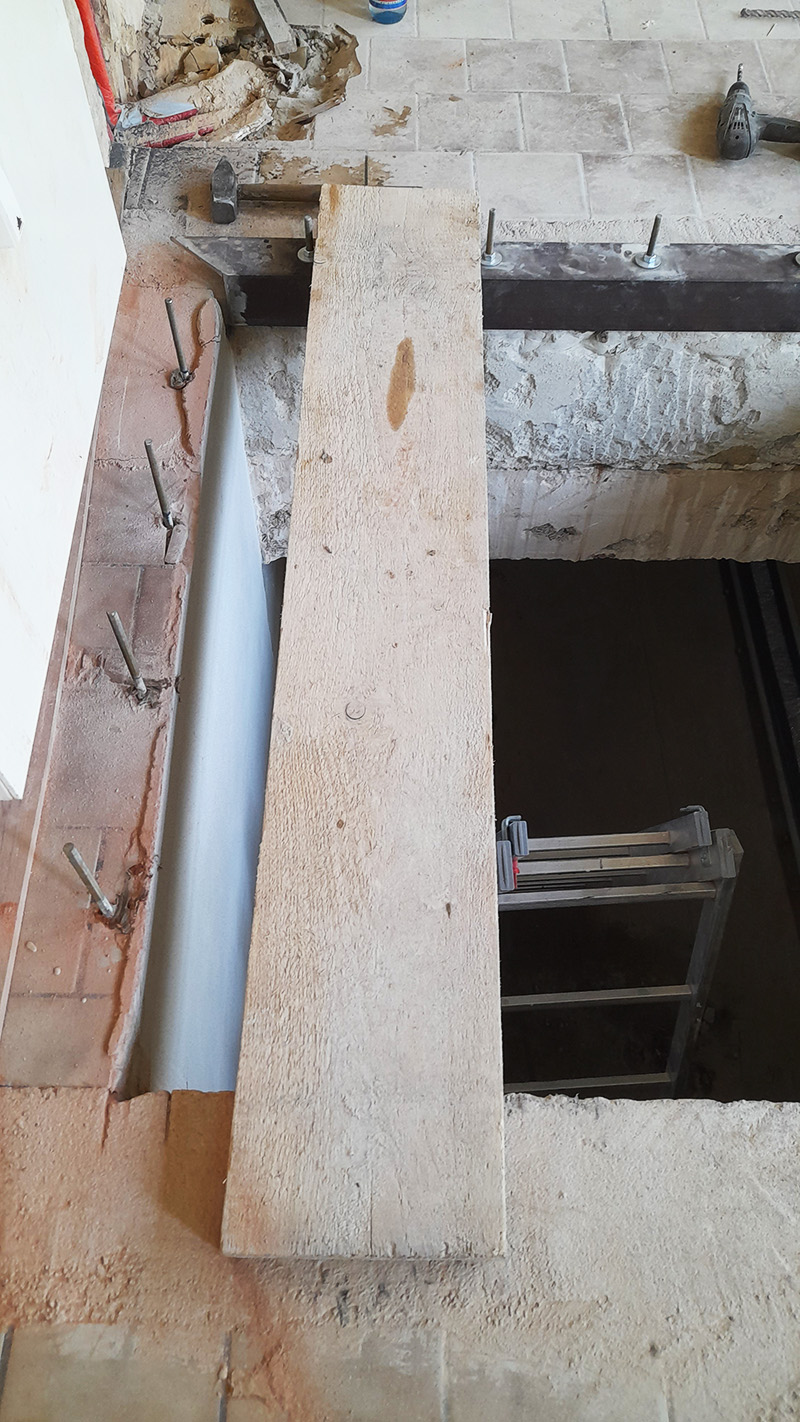

Fabian Kasten brauchte einen Rahmen für die Bodenklappe in seiner Brauerei. Die Konstruktion haben wir gemeinsam erarbeitet. Entscheidend war, dass der Rahmen exakt in der Waage sitzt und in der Höhe justierbar bleibt, egal was der Untergrund vorgibt.

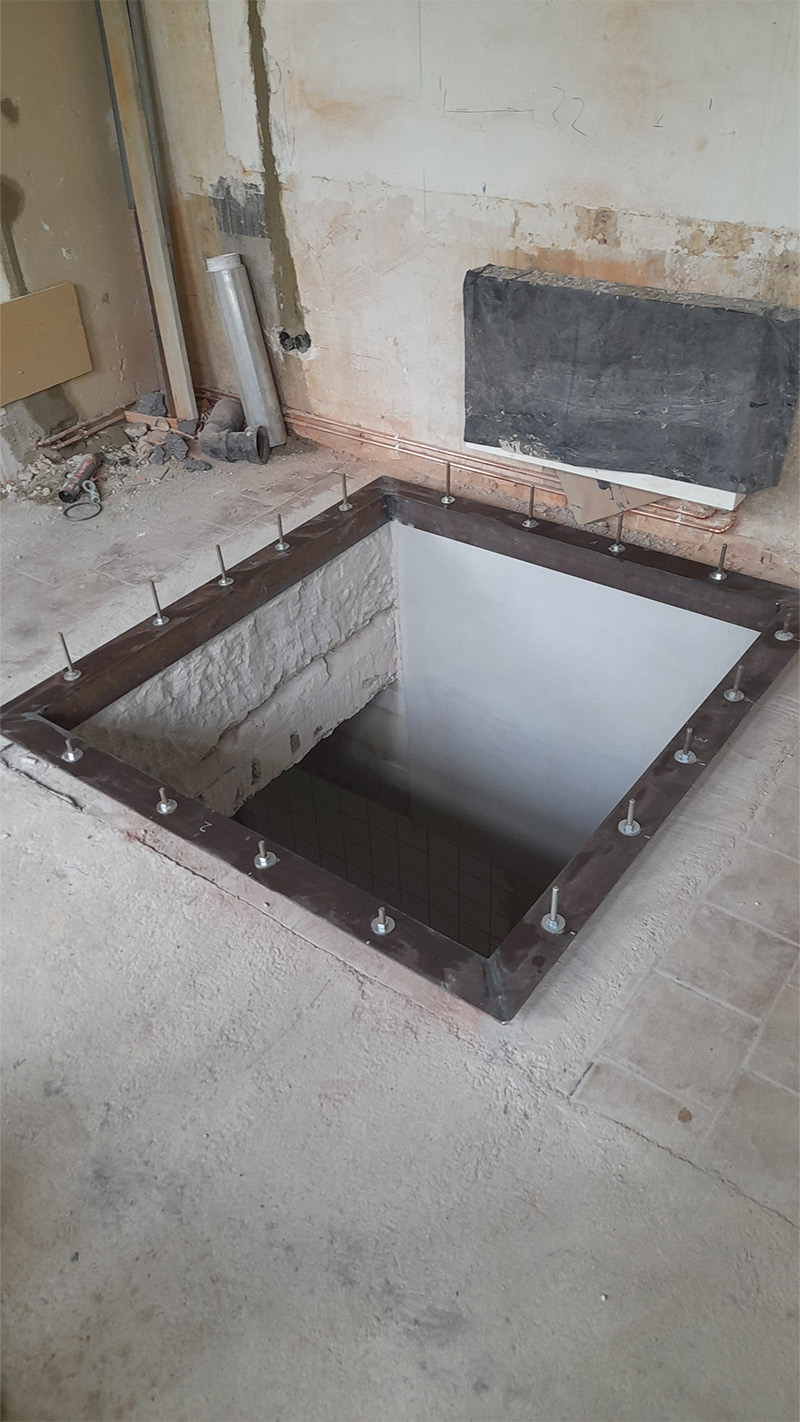

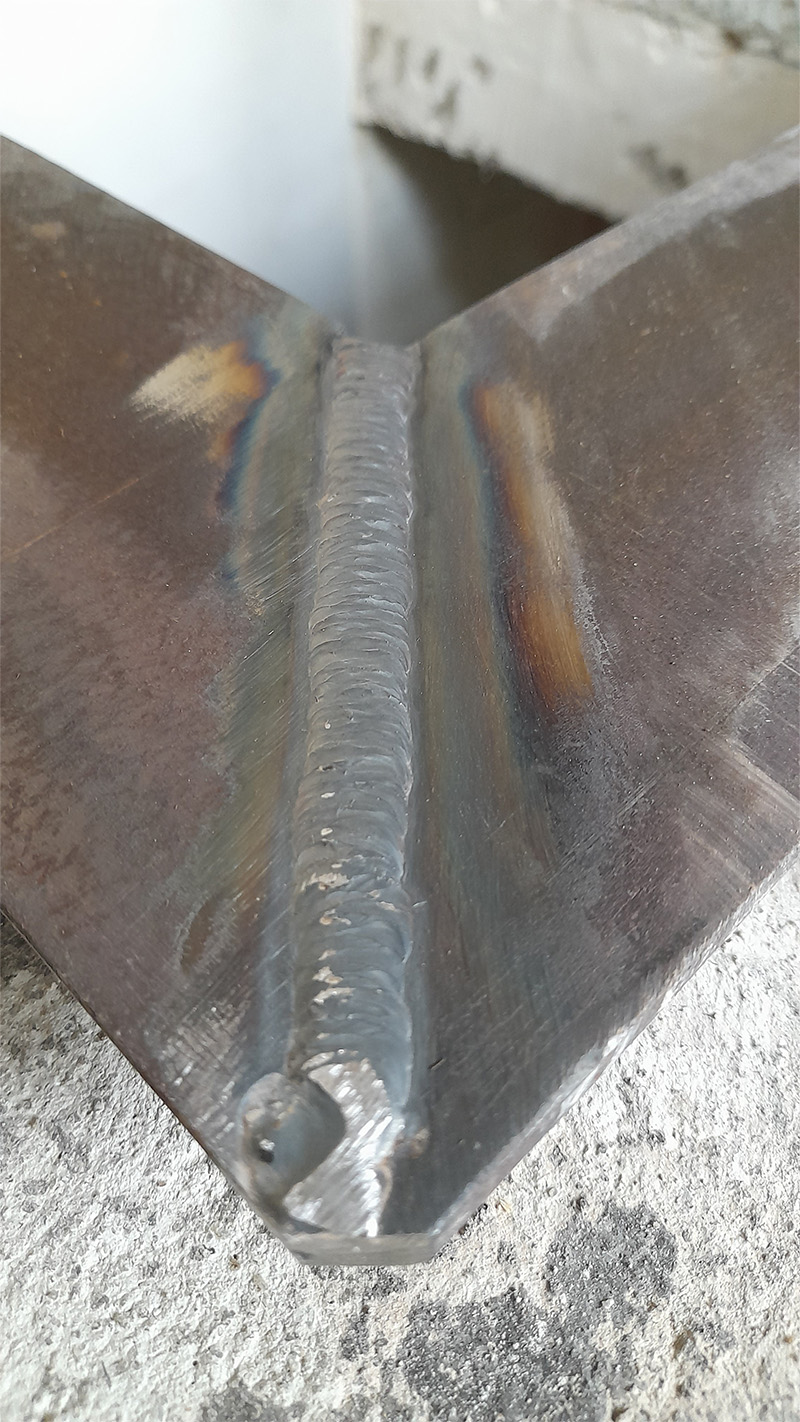

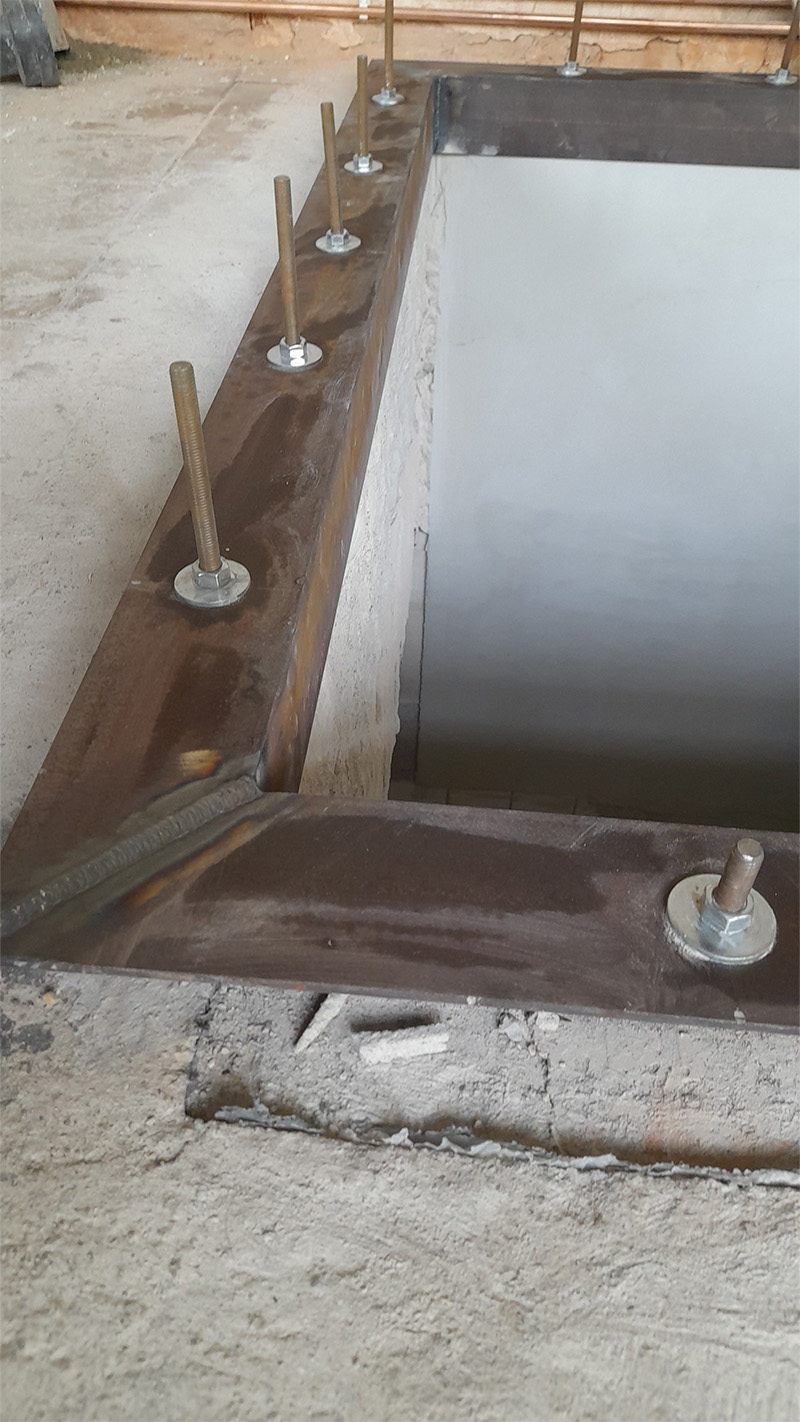

Der Rahmen ist aus S235 JR Stahl, auf Gehrung geschnitten und WIG-verschweißt. Verankert mit Gewindestab und 2-Komponentenmörtel direkt im Boden.

Die Scharniere für die Klappe wurden selbst gebaut. Ein durchgehender Stahlbolzen, gesteckt in ein Halbzoll-Rohr, vor Ort verschweißt. Nichts von der Stange, weil nichts von der Stange gepasst hätte.

Material: S235 JR Stahl
Verfahren: WIG
Aufgabe: Rahmen und Bodenklappe
Ort: Leipzig
